Torre 11-95
Diseño de Estructuras Nuevas
Fecha: Dic. 2003 – Mar. 2004
Ubicación: Bogotá D.C.
Cliente: CIVILIA S.A.S.
Estado: Construido
Área: 8.187 m2
Pisos: 232
Altura: 34.65m
Uso: Vehicular
Arquitectos:
Director Estructural: Rubi Esperanza Puerto
Ingeniero: Rubi Esperanza Puerto
Servicio: Diseño de estructuras nuevas
Material: Concreto

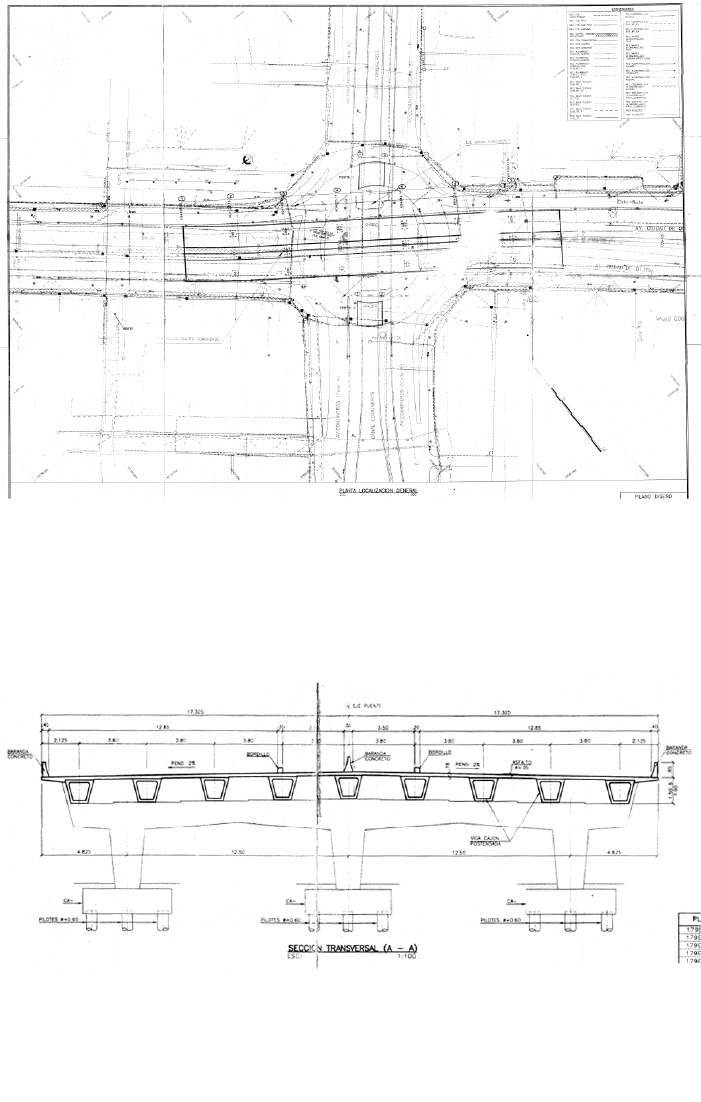

Este proyecto hace referencia al puente de la Avenida NQS sobre la Avenida 6ta. Su longitud total es de 232 metros y está compuesto por 7 luces de entre 30 y 40 metros. El uso del puente es vehicular con 4 carriles y una berma en cada sentido, con un ancho de tablero total de 34.65 metros.

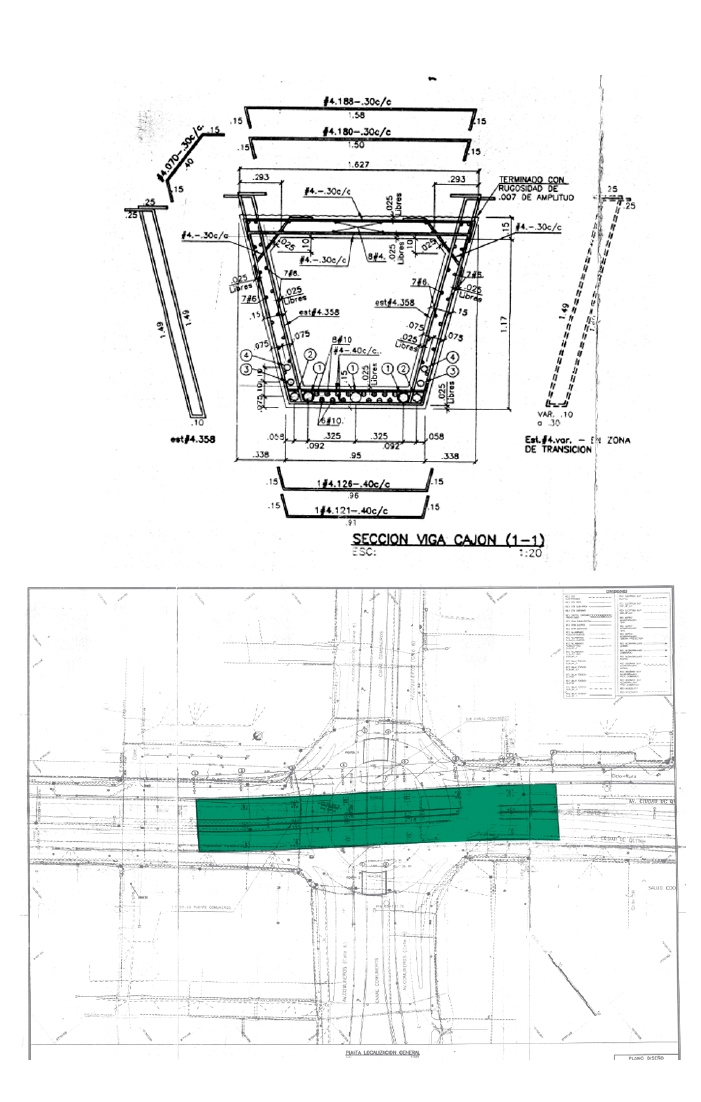

Las luces se hicieron posibles diseñando vigas cajón de concreto con esfuerzos inducidos de forma post-tensada. Cada apoyo consiste de 3 pilas de concreto cuya cimentación son pilotes de concreto con 35 metros de profundidad desde el nivel de la calle fundidos en sitio.
